Устройство фундамента, брусового основания (обвязки) аналогично строительству домов из профилированного бруса. Строительство каркасных стен предполагает: 1) устройство каркаса из брусков 40х100мм, 40х150мм в зависимости от толщины слоя теплоизоляции 50мм, 100мм, 150мм. Каркас состоит из вертикальных стоек 40х100мм (40х150мм), горизонтальных поясов и раскосов того же сечения. Раскосы необходимы для диагональной устойчивости каркаса, а пояса для связки стоек и выполнения оконных и дверных проемов. На верхнюю плоскость каркаса крепится брусок 40х100мм (40х150).



Утепление пола



Брусок служит основанием (мауэрлатом) для стропильной основы. Устройство стропильной основы производится тем же образом, что и при строительстве домов из профилированного бруса. Каркас заполняется теплоизоляцией 50,100,150мм (Кнауф, Роквул и т.п.) в распор без щелей и провисаний, прокладывается Изоспаном с наружной и внутренней стороны каркаса в качестве гидро- и пароизоляции.

С наружной стороны каркас обшивается (по контррейке) вагонкой, блок-хаусом, влагостойкой OSB и т.п.

С внутренней стороны каркас обшивается вагонкой, имитацией бруса, OSB и т.п.





Утепление каркасных стен

Каркасная стена должна отвечать следующим требованиям:

- Быть вентилируемой.

- Быть ветронепродуваемой и влагонепроницаемой снаружи.

- Быть паронепроницаемой внутри.

- Быть достаточно теплоемкой.

Внутренняя несущая перегородка должна иметь сечение не меньше наружных стен, дополнительные перегородки могут иметь меньшее сечение.

Перечень материалов базового исполнения каркасного дома:

1. Основание (обвязка) двойное – брус 100х150мм.

2. Несущие лаги 100х150мм.

3. Лаги 40х150мм (50х150мм), шаг 700мм.

4. Черновой пол – обрезная доска 20мм.

5. Теплоизоляция Кнауф 50мм (100,150мм).

6. Гидроизоляция и влагопароизоляция Изоспан.

7. Чистовые полы – штунт 27мм.

8. Потолки, стены – вагонка сухая.

9. Каркас брусок 40х100мм (40х150мм).





1)фундамент;
2)гидроизоляция;
3)лага 40х150мм (50х150мм);
4)пол шпунт 27мм;
5)наружная обшивка - вагонка;
6)стойка каркаса 40х100мм;
7)внутренняя обшивка - вагонка;

8)подшивка потолка - вагонка;
9)подстропильная балка 50х150мм;
10)стропила 40х100мм;
11)основание (обвязка) 100х150мм;
12)плинтус.

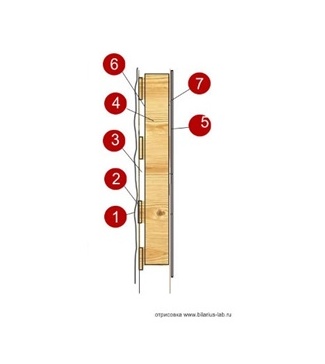

1)наружная обшивка: вагонка, блок-хаус и т.п.;
2)контррейка 20х40мм;
3)вентилируемые зазоры;
4)брусок 40х100мм - стойка каркаса;
5)внутренняя обшивка вагонка, имитация бруса и т.п.;
6)Изоспан А;
7)Изоспан В;





10. Подстропильная (потолочная) балка и усиление потолка (шаг 600мм) 50х150мм.

11. Стропила (скаты), стойки (выгородка мансарды), ригеля (потолочная балка мансарды), соединения ферм – 40х100мм (40х150мм).

12. Теплоизоляция мансарды (пол, стены, потолок) – Кнауф 50мм (100,150мм).

13. Обрешетка из обрезной доски 20мм через одну доску.

14. Кровля ондулин (красный, коричневый, зеленый), профнастил, металлочерепица.

15. Двери филенчатые 0,8х2м, окна деревянные, плинтус фигурный, обналичка – вагонка.

Каркасный дом имеет большой плюс – практически не дает усадку.





Отделка дома и мансарды OSB 9мм
